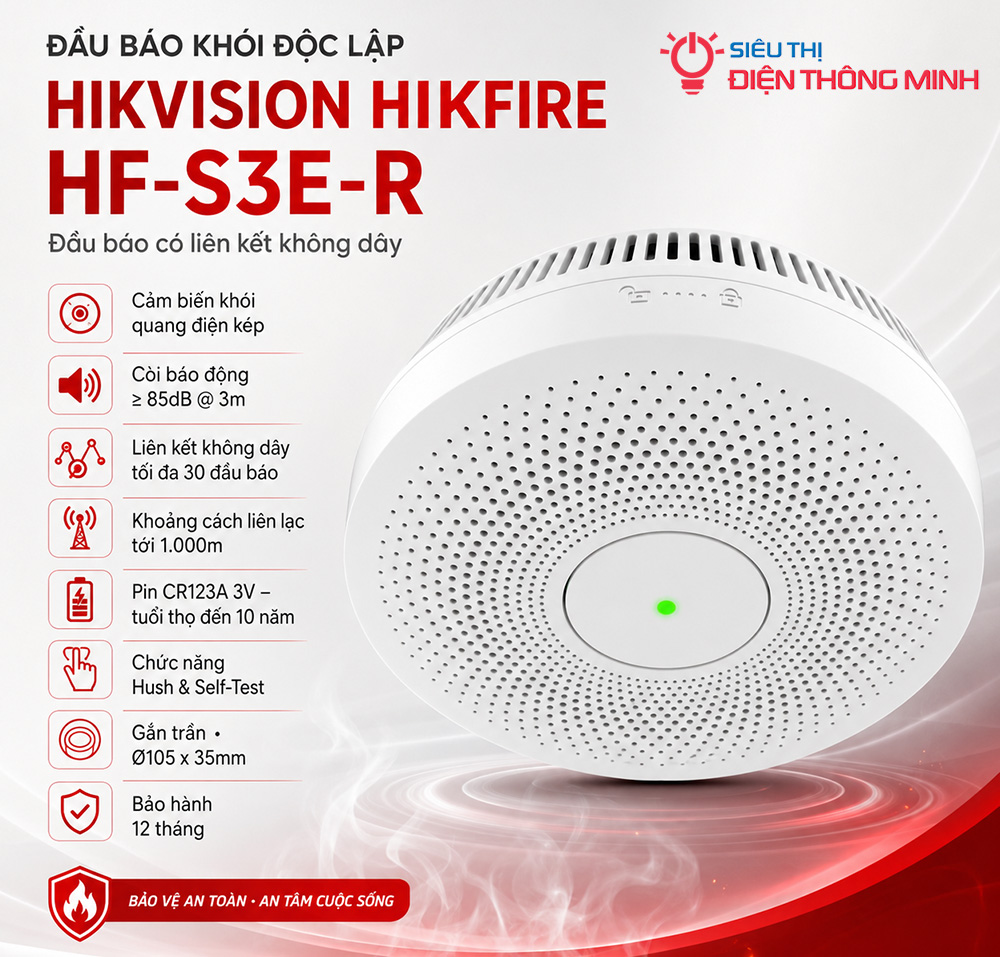

Hướng dẫn Cài đặt và Sử dụng Đầu báo khói Hikvision Hikfire HF-S3E-R

Hướng dẫn khách hàng cách Cài đặt ghép nối các thiết bị với nhau và cách Test sử dụng Đầu báo khói Hikvision Hikfire HF-S3E-R có liên kết

Tải File PDF hướng dẫn chi tiết tại đây

Xem thông tin chi tiết và đặt mua sản phẩm tại đây

I. HƯỚNG DẪN NHANH NGẮN GỌN

Ghép bộ mới:
Lắp pin và khởi động lần lượt từng đầu báo, mỗi lần chờ thiết bị báo ghép thành công rồi mới khởi động đầu tiếp theo.

Thêm một đầu mới vào nhóm cũ:
Giữ nút Test/Mute trên một đầu báo cũ 5 giây → nghe 3 tiếng bíp thì thả → khởi động đầu báo mới → chờ 2 tiếng bíp xác nhận.

Ghép hai nhóm thành một nhóm:
Chọn một đầu đại diện ở mỗi nhóm → giữ nút Test/Mute từng đầu 5 giây, nghe 3 tiếng bíp thì thả → nhấn nhanh nút trên đầu đại diện Nhóm A một lần → hai nhóm tự ghép chung.

Dấu hiệu thành công:
2 tiếng bíp, đèn xanh nháy khoảng 2 giây rồi sáng ổn định.

Lưu ý:
Đặt các đầu báo cách nhau dưới 3 mét khi ghép. Mỗi nhóm hỗ trợ tối đa 30 đầu báo.

Test kiểm tra từng đầu báo

• Nhấn Test/Mute 1 lần để tự kiểm tra.

• Đầu báo sẽ kêu 5 tiếng bíp, đèn đỏ sáng.

• Sau khoảng 1,5 giây:

  • Đèn xanh: Hoạt động bình thường.

  • Đèn vàng: Cần kiểm tra.

  • Đèn đỏ: Có lỗi hoặc đang báo động.

• Nên kiểm tra từng đầu trước khi lắp cố định.

Test kiểm tra toàn bộ nhóm có liên kết không

• Nhấn giữ Test/Mute khoảng 10 giây trên một đầu báo.

• Đầu báo sẽ phát còi và tất cả đầu báo trong nhóm cùng báo động → xác nhận đã liên kết thành công.

• Nhấn Test/Mute thêm 1 lần để dừng báo động.

• Không dùng lửa hoặc tạo khói thật để kiểm tra.

----------------------------------------------------------------------------------------------

II. HƯỚNG DẪN CHI TIẾT

Khi ghép nối, hãy đặt các đầu báo cách nhau không quá 3 mét. Một nhóm có thể liên kết tối đa 30 đầu báo.

Khi một đầu báo phát hiện khói, tất cả đầu báo trong cùng nhóm sẽ đồng loạt phát còi.

1. Hiểu nhanh các tín hiệu khi ghép nối

• Giữ nút Test/Mute khoảng 5 giây, nghe 3 tiếng bíp rồi thả: đưa đầu báo đã hoạt động vào chế độ ghép nối.

• Nhấn nhanh nút Test/Mute một lần, nghe 1 tiếng bíp: phát lệnh ghép nối.

• Nghe 2 tiếng bíp, đèn xanh nháy khoảng 2 giây rồi sáng ổn định: ghép nối thành công.

• Đèn xanh nhấp nháy khoảng 60 giây rồi tắt: ghép nối không thành công, cần thực hiện lại.

• Sau khi lắp pin hoặc khởi động, đầu báo mới sẽ tự ở trạng thái chờ ghép nối trong khoảng 60 giây.

Tình huống 1: Ghép một bộ đầu báo hoàn toàn mới

Áp dụng khi tất cả đầu báo đều chưa từng ghép với nhau.

Cách thực hiện

Bước 1: Khởi động đầu báo thứ nhất

• Lắp pin CR123A đúng chiều âm và dương.

• Xoay đầu báo vào đế để khởi động.

• Đầu báo sẽ phát tiếng bíp và vào chế độ chờ ghép nối.

Bước 2: Khởi động đầu báo thứ hai

• Lắp pin và khởi động đầu báo thứ hai trong khi đầu báo thứ nhất vẫn đang chờ ghép nối.

• Hai đầu báo sẽ tự tìm và ghép với nhau.

Bước 3: Kiểm tra kết quả

Ghép thành công khi đầu báo phát:

• 2 tiếng bíp.

• Đèn xanh nháy khoảng 2 giây.

• Sau đó đèn xanh sáng ổn định trong thời gian xác nhận.

Bước 4: Ghép thêm đầu báo thứ ba, thứ tư…

• Tiếp tục lần lượt khởi động từng đầu báo mới.

• Mỗi lần chỉ nên khởi động thêm một đầu.

• Chờ đầu vừa thêm báo ghép thành công rồi mới khởi động đầu tiếp theo.

Ví dụ: Cần ghép 5 đầu báo thì khởi động lần lượt đầu số 1 → 2 → 3 → 4 → 5.

Không nên khởi động đồng thời tất cả đầu báo vì sẽ khó xác định thiết bị nào đã ghép thành công.

Tình huống 2: Thêm một đầu báo mới vào nhóm đang sử dụng

Ví dụ khách hàng đã có 4 đầu báo liên kết với nhau và muốn lắp thêm đầu báo thứ 5.

Cách thực hiện

Bước 1: Chọn một đầu báo bất kỳ trong nhóm cũ

• Nhấn giữ nút Test/Mute khoảng 5 giây.

• Khi nghe 3 tiếng bíp, thả tay.

• Đầu báo này trở thành thiết bị đại diện để nhận đầu báo mới.

Bước 2: Khởi động đầu báo mới

• Lắp pin cho đầu báo mới.

• Xoay đầu báo vào đế để khởi động.

• Đầu báo mới sẽ phát một tiếng bíp và tự tìm nhóm đang chờ ghép.

Bước 3: Chờ ghép nối

Đầu báo mới và đầu báo đại diện của nhóm cũ sẽ tự động ghép với nhau.

Ghép thành công khi:

• Có 2 tiếng bíp.

• Đèn xanh nháy khoảng 2 giây.

• Sau đó đèn xanh sáng ổn định để xác nhận.

Sau khi thành công, đầu báo mới đã thuộc cùng nhóm với toàn bộ các đầu báo cũ.

Tình huống 3: Ghép hai nhóm đầu báo thành một nhóm chung

Ví dụ:

• Nhóm A có 4 đầu báo.

• Nhóm B có 3 đầu báo.

• Muốn ghép thành một nhóm chung gồm 7 đầu báo.

Không cần ghép lại từng đầu một.

Cách thực hiện

Bước 1: Chọn một đầu báo đại diện của mỗi nhóm

• Chọn một đầu trong Nhóm A, gọi là đầu A1.

• Chọn một đầu trong Nhóm B, gọi là đầu B1.

Bước 2: Đưa cả hai đầu đại diện vào chế độ ghép nối

Lần lượt thực hiện trên A1 và B1:

• Nhấn giữ nút Test/Mute khoảng 5 giây.

• Khi nghe 3 tiếng bíp, thả tay.

Lúc này hai đầu đại diện đang chờ ghép nối.

Bước 3: Phát lệnh ghép

• Nhấn nhanh nút Test/Mute một lần trên đầu A1.

• Đầu A1 sẽ phát một tiếng bíp.

• A1 và B1 tự động ghép với nhau.

• Khi hai đầu đại diện ghép thành công, toàn bộ Nhóm A và Nhóm B sẽ trở thành một nhóm chung.

Thành công khi:

• Có 2 tiếng bíp.

• Đèn xanh nháy khoảng 2 giây.

• Sau đó đèn xanh sáng ổn định.

Nếu ghép nối không thành công

Hãy thực hiện lần lượt:

1. Đưa các đầu báo lại gần nhau, khoảng cách dưới 3 mét.

2. Kiểm tra pin đã lắp đúng chiều và còn điện.

3. Kiểm tra đầu báo có báo lỗi hay không.

4. Kiểm tra đầu báo cần thêm có thể đã thuộc một nhóm khác.

5. Khởi động lại đầu báo cần ghép.

6. Thực hiện lại đúng quy trình tương ứng ở trên.

Trong lúc ghép, nếu đèn xanh nhấp nháy liên tục khoảng 60 giây rồi tắt thì quá trình ghép đã thất bại.

Cách kiểm tra từng đầu báo sau khi ghép

Ở trạng thái hoạt động bình thường:

• Nhấn nhanh nút Test/Mute một lần.

• Đầu báo phát khoảng 5 tiếng bíp.

• Đèn đỏ sáng trong quá trình kiểm tra.

• Sau đó đầu báo tự kiểm tra trạng thái pin, còi và khả năng liên lạc với các đầu báo khác.

Tín hiệu kiểm tra có thể xuất hiện sau khoảng 1,5 giây:

• Đèn xanh: thiết bị hoạt động bình thường.

• Đèn vàng: thiết bị có trạng thái bất thường hoặc cần kiểm tra.

• Đèn đỏ: cảnh báo hoặc lỗi cần xử lý.

Nên kiểm tra lần lượt từng đầu trước khi lắp cố định lên trần.

Cách kiểm tra toàn bộ nhóm có báo đồng thời hay không

Nên thực hiện trước khi lắp đặt chính thức.

Kích hoạt chế độ mô phỏng báo cháy

Chọn một đầu báo làm thiết bị kiểm tra:

• Nhấn giữ nút Test/Mute khoảng 10 giây.

• Đèn đỏ sáng.

• Đầu báo phát nhanh khoảng 5 tiếng bíp.

• Các đầu báo khác trong nhóm nhận tín hiệu và cùng phát cảnh báo.

Như vậy có thể xác nhận tất cả thiết bị đã liên kết với nhau.

Tắt âm thanh mô phỏng

• Nhấn nhanh nút Test/Mute trên chính đầu báo đã dùng để kích hoạt kiểm tra.

• Toàn bộ đầu báo trong nhóm sẽ ngừng còi.

Không nên dùng bật lửa, đốt giấy hoặc tạo khói trực tiếp sát đầu báo để kiểm tra vì sẽ làm ám khói giảm chất lượng sản phẩm.
